ПИСТОЛЕТЫ

В МАЕ 1948 года молодой выпускник оружейно-пулеметного отделения Тульского механического института И. Стечкин приступил к работе в Центральном конструкторском бюро № 14 (ЦКБ-14), одном из головных КБ, занимавшихся проектированием автоматического стрелкового оружия.
После окончания Второй мировой войны в Советском Союзе приступили к работам по созданию новых образцов малогабаритного автоматического оружия, поэтому инженеру сразу же поручили заняться проектированием автоматического пистолета. В этом конкурсе принимали также участие и другие советские оружейники, в том числе П.В. Воеводин и М.Т. Калашников.
«Задание, которое я получил, – писал впоследствии в своих воспоминаниях И.Я. Стечкин, – спроектировать 9-мм пистолет, позволяющий вести одиночную и автоматическую стрельбу на дистанции до 200 м, имеющий магазин большой емкости и использующий кобуру в качестве приклада. После разработки и утверждения был изготовлен первый опытный образец с магазином на 20 патронов. До 14 января 1949 года он проходил заводские испытания. Результаты были положительными, но отмечалось, что велик вес пистолета и кобуры, недостаточно хорошая кучность, были случаи самопереключения переводчика. Несмотря на это, было решено испытать два образца для полигонных испытаний, так как в целом испытания прошли хорошо. Полигонные испытания этих образцов проходили в период с 16 апреля по 22 июня 1949 года в сравнении с испанским автоматическим пистолетом Маузер «Астра» и советским пистолетом-пулеметом ППС. Было произведено 20 000 выстрелов по обширной программе. Комиссия, проводившая испытания, отметила что несмотря на отдельные недостатки мой пистолет превосходил Маузер «Астру» и практически не уступал ППС. Вместе с тем он не полностью соответствовал предъявляемым тактико-техническим требованиям и был рекомендован для дальнейшей доработки».

Комплект 9-мм автоматического пистолета Стечкина (АПС): пистолет; пластмассовая кобура-приклад; кожаный подсумок с 4 запасными магазинами

Молодой конструктор создал достаточно удачный пистолет, который занял промежуточное положение между пистолетами и пистолетами-пулеметами. Новое оружие было рассчитано на использование штатного пистолетного патрона 9 18. И.Я. Стечкин сумел привнести в конструкцию нового пистолета свои, присущие только ему оригинальные черты. Этому пистолету свойственна многофункциональность: так, замедлитель при стрельбе очередями одновременно выполняет и роль автоспуска, боевая пружина служит и пружинной защелкой магазина, пружина выбрасывателя – пружиной фиксатора переводчика-предохранителя, затворная задержка – отражателем и т.п.
Но у пистолета еще имелось много недостатков: увеличенная масса самого оружия (1,2 кг) и – его кобуры (0,7 кг), а также неудачная конструкция кобуры. Нарекания вызывали отдельные механизмы и узлы пистолета: расположение возвратной пружины под стволом; конструкция замедлителя, шептала, магазина; малая прицельная дальность прицела, рассчитанного только на две дальности стрельбы 25 и 75 м.
По этим замечаниям Стечкин провел значительную работу по улучшению своего пистолета. При создании нового варианта пистолета за основу была взята уже хорошо зарекомендовавшая себя компоновочная схема оружия, использованная в пистолете Макарова (ПМ). Сходный кожух-затвор, полностью охватывающий ствол; обтекаемые формы придают пистолету Стечкина определенное сходство с пистолетом ПМ. Были сокращены массо-габаритные размеры как самого оружия, так и кобуры; усовершенствованы спусковой, ударный механизмы и механизм замедления; уменьшено количество деталей; возвратная пружина перенесена на ствол (на первых образцах она была расположена под стволом); изменена конструкция спусковой скобы; прицел теперь был рассчитан на дальность стрельбы в 25, 50, 100 и 200 м; улучшено обращение с оружием. Опытный пистолет Стечкина по кучности стрельбы одиночными выстрелами на дальностях 100 и 200 м уверенно превзошел своих конкурентов, а по кучности стрельбы непрерывным огнем уступил на 15–20 % только ППС.
После устранения недостатков было принято решение изготовить крупную партию пистолетов Стечкина для проведения войсковых испытаний в различных климатических условиях. Испытания прошли успешно, и 3 декабря 1951 года на вооружение экипажей боевых машин, первых номеров расчетов тяжелого оружия (артиллерийских орудий, станковых противотанковых гранатометов и станковых пулеметов), а также в качестве оружия индивидуальной самообороны офицеров звена «взвод-рота«, непосредственно участвующих в боевых действиях, принимают 9-мм автоматический пистолет системы Стечкина (АПС).

Автоматика пистолета АПС работает по принципу использования отдачи свободного затвора. Пистолет имеет ударный механизм куркового типа с открыто расположенным курком. Курок имеет боевой и предохранительный взводы. Для достижения приемлемого темпа стрельбы при небольшой массе кожуха-затвора и с целью экономии боеприпасов в пистолетной рукоятке был смонтирован специальный механизм замедления, снизивший скорость отката и наката кожуха-затвора, а также увеличивший длительность цикла работы автоматики на время движения инерционного тела – замедлителя. Этот механизм позволил снизить темп стрельбы с 1100–1200 до 700–750 выстр/мин. Инерционный замедлитель темпа стрельбы представлял собой стержень, имеющий возможность перемещаться в рукоятке вниз и вверх. В режиме огня очередями в момент прихода затвора в крайнее переднее положение специальный выступ ударяет по стержню. Стержень начинает движение вниз, сжимая свою пружину. В конце обратного хода стержень воздействует на шептало, вызывая спуск курка с боевого взвода. Введение этого механизма повысило устойчивость оружия при стрельбе автоматическим огнем и в определенной степени улучшило кучность стрельбы одиночным огнем. Спусковой механизм обеспечивает ведение как одиночного, так и автоматического огня (боевая скорострельность – 40 выстр/мин одиночным и 90 выстр/мин непрерывным огнем) с темпом стрельбы 700–750 выстр/мин, что позволяет использовать АПС в качестве малогабаритного пистолета-пулемета. Наличие самовзводного механизма дает возможность мгновенного открытия огня (с досланным патроном в патронник) нажатием на спусковой крючок как без предварительного взведения курка, так и с ручным предварительным взведением курка.
Переводчик-предохранитель флажкового типа расположен на левой стороне кожуха-затвора и имеет три положения: «пр» – предохранение от случайного выстрела; «од» – одиночный огонь; «авт» – автоматический огонь. Он при включении блокирует ударник и затвор, а также снимает курок с боевого взвода. Предохранителем от выстрела при незакрытом затворе является разобщитель. При постановке пистолета на предохранитель происходит запирание ударника и плавный спуск курка (если он был взведен). В том случае, если предохранитель был включен, взведение курка и отведение кожуха-затвора к крайнее заднее положение вручную становится невозможным. Кроме того, курок автоматически становится на предохранительный взвод при помощи боевой пружины после спуска с боевого взвода («отбой» курка). После израсходования патронов подаватель магазина своим выступом поднимает затворную задержку, останавливающую кожух-затвор в открытом положении. Затворная задержка имеет рычаг управления на левой стороне рамки. Стрельба при установке флажка переводчика-предохранителя в промежуточных положениях запрещена.
Питание АПС осуществляется из отъемного магазина коробчатого типа с двухрядным расположением патронов в шахматном порядке емкостью 20 патронов. Защелка фиксатора магазина смонтирована в нижней части рукоятки.
Прицельные приспособления открытого типа состоят из регулируемой по горизонтали мушки и целика барабанного типа с кулачковым регулятором, рассчитанным на дальность стрельбы 25, 50, 100 и 200 м. Рассеивание при стрельбе с примкнутой кобурой-прикладом одиночным огнем по грудной мишени на 50 м составляет 5 см, а на 200 м – 22 см.
Для переноски пистолета АПС служит деревянная (ранний вариант) кобура-приклад массой 0,56 кг, на плечевом или поясном ремне (для чего служила пружинная клипса кобуры). Кобура-приклад примыкается к пистолетной рукоятке оружия для повышения устойчивости при ведении огня автоматическим огнем. Крышка кобуры имеет кнопочную защелку и принудительно открывается пружиной. В полости кобуры-приклада размещен шомпол-отвертка. Вскоре из-за низкой служебной прочности деревянную кобуру-приклад вынуждены были заменить новой, изготовленной из пластмассы АГ-4. Для удобства переноски пистолета АПС в боевых условиях, с присоединенной кобурой-прикладом на левой стороне рамки пистолета имеется антабка для металлической петли плечевого ремня.
При стрельбе из пистолета АПС с руки без кобуры-приклада эффективная дальность стрельбы составляла не более 50 м, в то время как при стрельбе с примкнутой кобурой-прикладом становилась возможной эффективная стрельба короткими очередями на расстоянии до 100 м, а одиночным огнем – до 150 м. Однако при стрельбе на дальность свыше 100 м из-за большой крутизны траектории и неизбежных при этом ошибок при определении дальности в реальных условиях боя поражение живых целей было маловероятным. Так, при стрельбе с прицелом, установленным на 200 м на реальную дальность 150 м, средняя точка попадания будет располагаться выше цели на 1,1 м.
Хотя автоматические пистолеты Стечкина и имеют возможность ведения автоматического огня очередями, но ограниченная емкость магазина обуславливает ведение стрельбы только короткими очередями, поэтому основным видом огня в АПС все же остается одиночный, так что возможность ведения непрерывной стрельбы из этого оружия имеет в большей степени психологическое, чем практическое значение. Стрельба очередями, как правило, не практикуется из-за значительного увода ствола вверх уже после третьего выстрела, особенно если стрельба ведется с рук, без использования кобуры-приклада.
В то же время этот пистолет имеет относительно простую конструкцию (АПС состоит из 35 деталей, из них 4 – детали магазина), удобен в обращении и эксплуатации, легко и быстро разбирается без использования какого-либо инструмента. Длинная прицельная линия; хорошая балансировка; небольшая сила отдачи, благодаря значительной массе (1,22 кг – с патронами) и пистолетному патрону небольшой мощности; неподвижный ствол; регулируемый по дальности целик обеспечили пистолету хорошую кучность стрельбы и достаточно большую прицельную дальность стрельбы одиночными выстрелами на дальности до 50 м и более, при том, что убойную силу пуля сохраняет до 350 м.

Флажок переводчика-предохранителя пистолета АПС

За создание пистолета АПС И.Я. Стечкин в 1952 году был удостоен Сталинской (Государственной) премии II степени. Задание на выпуск автоматического пистолета Стечкина получил Вятско-Полянский машиностроительный завод, который оставался единственным производителем этого образца вплоть до 1959 года, когда его изготовление было прекращено.
И здесь наступил новый этап в жизни Игоря Яковлевича. Позднее он вспоминал об этом времени: «Создание конструкции и ее отработка – это полдела. Вторая половина – постановка на производство. Только здесь начинаешь по-настоящему понимать слабые стороны в своей конструкции. За первый год в чертежах было сделано около 800 изменений размеров и допусков, замены материала и даже изменения конструкции». Все это повысило безопасность работы автоматики, но существенно снизило ремонтопригодность пистолетов АПС.
Несмотря на то, что пистолет Стечкина оказался наиболее совершенным из всех образцов оружия в этом классе, его эксплуатация в войсках выявила и целый ряд недостатков системы. И в первую очередь это касалось самой идеи совмещения в одном образце пистолета и пистолета-пулемета, что привело к утяжелению пистолета. Относительно большая для пистолета масса (1,2 кг в снаряженном виде) и длина (с примкнутой кобурой-прикладом — 540 мм); частые отказы при стрельбе из-за нарушения режимов стрельбы, связанные с перекосом патронов при подаче или нештатной работой узлов и механизмов, а также не очень удачная эргономика пистолета в сочетании с жесткой и громоздкой кобурой-прикладом сделали это оружие неудобным для эксплуатации в танковых и мотострелковых войсках, особенно при экстренном покидании боевой техники; часто обрывались плечевые ремни кобуры-приклада из-за большой тяжести оружия; кроме того, пистолет АПС оказался чрезвычайно трудоемок и дорог в производстве. Он оказался малопригодным в условиях общевойскового боя для самообороны от солдат противника, вооруженных автоматами или штурмовыми винтовками под «промежуточный» патрон. Все это вместе взятое уже через несколько лет привело к снятию АПС с производства и изъятию из войск и складированию на военных базах и арсеналах. А с 1981 года началась активная замена пистолетов АПС на укороченный 5,45-мм автомат Калашникова АКС-74У, и к началу 1990-х годов в Советских Вооруженных силах он остался только в подразделениях войсковой разведки.
Наряду с Советской армией и правоохранительными органами автоматические пистолеты Стечкина состояли на вооружении в Анголе, Ливии, Мозамбике, Румынии, Танзании и Замбии.
Однако высокая мощь огня и компактность АПС, занимающего по боевым характеристикам промежуточное положение между пистолетами и пистолетами-пулеметами, в конце концов позволили найти ему свое достойное место в системе вооружения, но не армии, а правоохранительных органов. Он оказался чрезвычайно востребован в боевых действиях против партизанских формирований в многочисленных локальных военных конфликтах на территории нашей страны. Поэтому в настоящее время пистолет АПС широко используется в качестве компактного автоматического полицейского оружия в спецподразделениях правоохранительных органов МВД – ОМОН, СОБРах; в ФСБ; ФСО, включая подразделения личной охраны VIP-персон. В настоящее время конструкторы Вятско-Полянского машиностроительного завода «Молот« проводят глубокую модернизацию АПС: стремятся переделать его под более мощный пистолетный патрон 9 19 «Парабеллум»; упростить конструкцию его ударно-спускового механизма. На выставке в московском Манеже был представлен макет подобного пистолета Стечкина.
Несмотря на то, что современные технологии и полимерные материалы позволили создать в последние годы множество легких и компактных пистолетов-пулеметов, активно заполнивших область боевого применения автоматических пистолетов и отличающихся высокой степенью безотказности, простотой конструкции, технологичностью и низкой себестоимостью, отечественный автоматический пистолет Стечкина, созданный более полувека назад, продолжает оставаться достойным конкурентом новым образцам этого оружия.
Наряду с основной моделью пистолета АПС, Советские Вооруженные силы получили и его специальный вариант, известный как «пистолет бесшумный (АПБ)».
Для вооружения частей и подразделений специального назначения Советских Вооруженных сил и органов государственной безопасности СССР в 1950–1960 годах был разработан целый ряд секретных образцов короткоствольного оружия, предназначенных для бесшумно-беспламенной стрельбы. Конструктивно их можно разделить на две большие группы:
1. Оружие для армии (в котором, как правило, использовались штатные пистолетные боеприпасы).
2. Оружие для КГБ и ГРУ (где специфика проведения специальных операций требовала использования специальных боеприпасов).
К первой группе можно отнести два пистолета – ПБ и АПБ, созданных на базе штатных пистолетов Макарова и Стечкина (соответственно) под пистолетные патроны 9 18 ПМ. Это оружие, предназначенное для вооружения частей и подразделений войсковой разведки и специального назначения ГРУ ГШ, являлось индивидуальным средством скрытого нападения и защиты и предназначалось для поражения целей прицельным огнем в условиях, требующих ведения бесшумно-беспламенной стрельбы по открытой живой силе противника (уничтожение командного состава противника; его разведгрупп; наблюдателей и часовых), а также вывода из строя приборов наблюдения на дальностях до 50 м. Однако именно использование в их конструкциях узлов и деталей, заимствованных у штатных пистолетов, привело к тому, что стрельба с пониженным уровнем звука и меньшим пламенем выстрела обеспечивалась применением приборов бесшумной и беспламенной стрельбы, которые монтировались на стволе этого оружия, при этом неизбежно увеличивая их массу и габариты и затрудняя, в свою очередь, скрытое ношение.
В конце 1960-х годов в ЦНИИТОЧМАШ конструктором А.С. Неугодовым, на основании изучения чехословацкого бесшумного автоматического малогабаритного пистолета-пулемета «Скорпион« модель 65, была поставлена и успешно выполнена опытно-конструкторская работа по созданию на базе автоматического пистолета Стечкина аналогичного образца бесшумного оружия. Эти работы проводились по заказу ГРУ МО СССР.

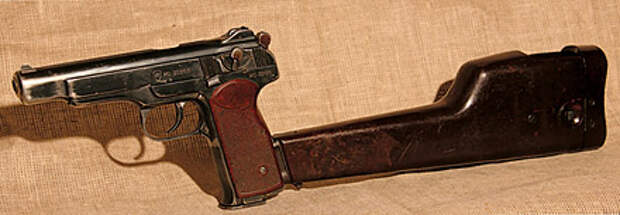

9-мм автоматический пистолет Стечкина (АПС) с пластмассовой кобурой-прикладом

В результате был создан пистолет, получивший обозначение «автоматический пистолет бесшумный« (АПБ) (заводской индекс АО-44). Новое оружие было рассчитано на использование стандартного пистолетного патрона 9х18 ПМ. Пистолет АПБ (изделие 6П13) был принят на вооружение в 1972 году.
АПБ представляет собой переделанный пистолет АПС, в конструкцию которого органично встроен прибор для беззвучно-беспламенной стрельбы (ПБС), принципиально аналогичный прибору самозарядного пистолета ПБ. Конструктивно эта задача была решена перфорированием ствола и использованием интегрированной расширительной камеры переброса пороховых газов, надеваемой на ствол. Использование насадка сепараторного типа с четырьмя расширительными камерами для уменьшения уровня звука и исключения демаскирующего свечения пороховых газов приблизило звук выстрела из АПБ к звуку выстрела из пневматической винтовки.
ПБС пистолета АПБ эксцентричной формы работает по принципу сочетания отвода газов из ствола и многокамерного глушителя. На удлиненный ствол надета интегрированная расширительная камера, в которую пороховые газы отводятся через отверстия в стенках ствола – 4 отверстия высверлены по дну нарезов примерно в 15 мм от патронника и еще 8 – в 15 мм от дульного среза. Сам ПБС присоединялся к стволу с помощью сухарно-винтового соединения. Благодаря отводу газов начальная скорость пули падает ниже звуковой. После вылета пули из канала ствола газы из расширительной камеры возвращаются в ствол и истекают наружу через дульный срез, уже с уменьшенными температурой и давлением. Дульная часть расширительной камеры выступает впереди кожуха-затвора и имеет пологую резьбу для крепления цилиндрического насадка длиной 230 и с наружным диаметром 35 мм. Внутри насадок разделен на ряд последовательных расширительных камер, дробящих и тормозящих потоки пороховых газов. Он построен по эксцентрической схеме: ось его симметрии проходит ниже оси канала ствола, так что глушитель не перекрывает линии прицеливания. Сепараторы объединены в единый блок и легко извлекаются из корпуса насадка для чистки и осмотра.
Оригинальной чертой стало буквальное «вписывание« интегрированной камеры в обводы затвора-кожуха. Поскольку в пистолете АПС возвратная пружина надевается на ствол, то ее диаметр в пистолете АПБ пришлось увеличить и соответственно расточить во внутренней полости кожуха-затвора более широкий канал под нее. Облегчение кожуха-затвора не повлекло за собой негативных последствий в связи с уменьшением скорости пули, а значит, и уменьшения импульса отдачи.
Новая модель пистолета АПБ получила очень удачный съемный проволочный плечевой упор, который имел существенные преимущества перед жесткими прикладами АПС как по прикладистости, так и массо-габаритным характеристикам.
Пистолет АПБ, несмотря на достаточно большие размеры (общая длина с присоединенным плечевым упором 785 мм), все-таки можно смело отнести к портативному оружию, поскольку его глушитель достаточно быстро и легко снимается, что позволяет в походном положении переносить его отдельно от оружия в специальной кожаной кобуре. При переноске оружия в походном положении снятый насадок крепится на проволочном плечевом упоре. Оружие и принадлежности переносятся в специальной кожаной кобуре.
Достоинством пистолета АПБ является конструкция ПБС, значительно повысившая устойчивость оружия при стрельбе. На это повлияли две причины. Первая – глушитель достаточно массивное устройство, сдвигающее центр тяжести вперед, что уменьшает подбрасывание оружия. Вторая причина в том, что любой глушитель заодно играет роль газового тормоза, что тоже уменьшает подбрасывание оружия. Из пистолета АПБ можно вести прицельную стрельбу с достаточно большой эффективностью с использованием плечевого упора. Но при этом необходимо отметить, что пистолеты АПБ рекомендовалось использовать для ведения бесшумно-беспламенной стрельбы на дальностях не более 50 м.
Первоначально, в 1972–1973 годах, Вятско-Полянский машиностроительный завод «Молот« переделал более 2000 пистолетов АПС в его бесшумный вариант АПБ.
По сравнению с лучшим зарубежным аналогом – 9-мм пистолетом-пулеметом «Ингрем» М 1 – отечественный автоматический бесшумный пистолет (АПБ) был легче на 0,5 кг и имел в полтора – два раза лучшую кучность и стабильность стрельбы.
Это оружие широко использовалось спецназом из состава Ограниченного контингента советских войск в Афганистане в 1979–1989 годах, а впоследствии и в локальных войнах и военных конфликтах на территории нашей страны.
В настоящее время пистолет АПБ состоит на вооружении частей и подразделений войсковой разведки, а также специального назначения Вооруженных сил и спецподразделений ФСБ и ВВ МВД.
К недостаткам пистолета АПБ можно отнести его большие габариты и некоторую инерционность при приведении в действие: ведь к обычным операциям добавляется необходимость накрутить переднюю секцию глушителя, и как бы быстро эта операция ни проходила, она все равно требует определенного времени. Поэтому на практике пистолет в боевом положении носится с присоединенным глушителем, но это неудобно из-за увеличенных габаритов оружия. И кроме того, ему (впрочем, как и другим образцам автоматического оружия с ПБС) присущ и такой демаскирующий фактор, как металлический лязг и стук при соударении двигающихся узлов и деталей автоматики во время выстрела. При необходимости пистолет АПБ может использоваться и со снятым глушителем.

УСТРОЙСТВО АПС
Автоматический пистолет Стечкина АПС состоит из следующих основных частей и механизмов: рамки со стволом и основанием рукоятки; спусковой скобы; кожуха-затвора с ударником, выбрасывателем и предохранителем; возвратной пружины; ударно-спускового механизма; затворной задержки; прицельных приспособлений; магазина; принадлежности.

Ствол. Канал ствола имеет четыре нареза, вьющихся слева вверх направо, патронник — уступ и скос для направления патрона из магазина в патронник и вырез для выбрасывателя.
Рамка составляет одно целое с основанием рукоятки и имеет стойку для закрепления ствола; окна для спусковой скобы и спускового крючка; выступы с цапфенными гнездами для цапф курка, разобщителя, передающего рычага и шептала; направляющие пазы для движения кожуха-затвора; антабку для ремня; вырез для затворной задержки; боковые окна основания рукоятки для уменьшения веса; пазы для замедлителя темпа стрельбы; выступ для основания направляющего стержня; вырез для защелки магазина.
Спусковая скоба является самостоятельной деталью, отделяющейся от рамки. Она имеет стойку для ограничения движения затвора в крайнее заднее положение, вырез для цапф спускового крючка, окно для прохода спускового крючка, выем для соединения с рамкой. К стойке присоединяется стопор с пружиной.
Затвор выполнен как единое целое с кожухом ствола, что обеспечило достаточную массу для запирания канала ствола.
Возвратный механизм состоит только из возвратной пружины, размещенной на стволе.
Механизм удаления стреляных гильз состоит из выбрасывателя; стопора выбрасывателя; пружины выбрасывателя; кожуха-затвора; отражателя и детали, не имеющей отношения к этому механизму — фиксатора переводчика-предохранителя.
Затворная задержка имеет выступ для удержания затвора; кнопку с насечкой для удобства работы рукой; отверстие для соединения с левой цапфой шептала; отражатель для выбрасывания стреляных гильз.
Ударно-спусковой механизм состоит из ударника; курка; боевой пружины с толкателем и защелкой магазина; шептала с пружиной; спускового крючка с пружиной; спусковой тяги и разобщителя.
Защелка магазина имеет зацеп для соединения с толкателем; гнездо для нижнего конца боевой пружины; площадку с насечкой для работы с защелкой рукой; зацеп для удержания магазина в рукоятке; заплечики для удержания всей сборки в рукоятке.
Шептало с пружиной — очень сложная по конфигурации деталь — имеет цапфы для соединения с рамкой; среднее перо с вырезом для выступа разобщителя; нижнее перо и верхнее перо. На цапфах размещаются две витые цилиндрические пружины: на левой цапфе закреплена пружина шептала, на правой — пружина разобщителя.
Спусковой крючок соединен штифтом со спусковой тягой, на котором надета витая цилиндрическая пружина спускового крючка.
Механизм замедления темпа стрельбы состоит из передаточного рычага, замедлителя и пружины. Передаточный рычаг имеет цапфы для соединения с рамкой; верхний выступ для восприятия удара от затвора; нижний выступ для передачи энергии замедления; боковой выступ для ограничения подъема передающего рычага. Замедлитель имеет боковые направляющие выступы для направления движения в рамке; выступ для взаимодействия со спусковой тягой при автоматической стрельбе; выступ для ограничения движения замедлителя в нижнем положении; вырез для помещения основания направляющего стержня пружины; канал двух диаметров для помещения пружины замедлителя с направляющим стержнем. Пружина замедлителя витая цилиндрическая. Направляющий стержень пружины замедлителя имеет выступ для упора пружины и соединения с рамкой пистолета.
Переводчик-предохранитель представляет деталь сложной конфигурации, состоящую из следующих элементов: флажка с насечкой для перевода в требуемое положение; выреза для помещения верхнего конца передающего рычага; кулачков для отведения ударника назад и замыкания его с затвором; шейки для удержания ударника в затворе (часть шейки срезана); выемки для фиксатора; зуба для поворота; шептала; цапфы для соединения с затвором.
Прицельные приспособления состоят из мушки и прицела. Мушка имеет посадочную площадку в форме ласточкиного гнезда, которой она помещается в вырез кожуха-затвора. Прицел состоит из установочного барабанчика и прицельной планки с пружиной. На установочном барабанчике нанесены цифры 25, 50,100, 200, обозначающие дальность в метрах, и насечка. Прицельная планка фиксируется установкой барабанчика. На задней части ее имеется гривка с прорезью. Мушка составляет одно целое с полозком, который позволяет ей изменять положение мушки.
Подачу патронов в патронник осуществляет затвор своей нижней частью, называемой досылателем. Подачу для досылки патронов осуществляет магазин. Магазин состоит из: корпуса; подавателя; пружины подавателя и крышки магазина. Корпус магазина представляет собой короб, верхние края боковых стенок которого загнуты внутрь для удержания патронов и подавателя. Внизу имеются загнутые ребра для крышки, по бокам — окна для контроля наличия патронов. Подаватель имеет два отогнутых конца для направления движения и выступ для включения затворной задержки. У подавателя витая прямоугольная пружина, один конец которой служит для запирания крышки. Крышка магазина имеет зацепы и отверстие для защелки.
Каждый пистолет АПС комплектовался кобурой, протиркой, пятью запасными магазинами (один в пистолете и 4 в сдвоенном подсумке) и плечевым ремнем для переноски.

Сергей МОНЕТЧИКОВ
Фото Владимира НИКОЛАЙЧУКА
и из архива автора
